等溫鍛造時(shí)的慢變形速率使鈦合金具有極低的變形抗力及高伸長(zhǎng)率。金屬超塑性是部分金屬具有的奇異特性。超塑性分為細(xì)晶超塑性和相變超塑性兩類。在細(xì)晶超塑性條件下，其力學(xué)特性符合式（9-1):
σ=kε^m    （9-1)
式中
σ－流變應(yīng)力；
ε－應(yīng)變速率；
m-應(yīng)變速率敏感系數(shù)。
式（9-1)表明金屬材料在超塑條件下金屬的流變應(yīng)力σ隨著應(yīng)變速率的下降而下降。
對(duì)鈦合金進(jìn)行研究，結(jié)果表明（α+β)鈦合金經(jīng)過兩相區(qū)足夠的變形就能得到小于10μm的細(xì)晶組織，鈦合金還有非常好的超塑性。

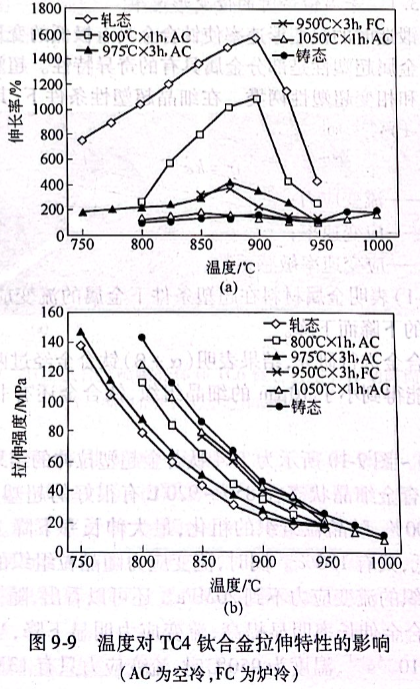

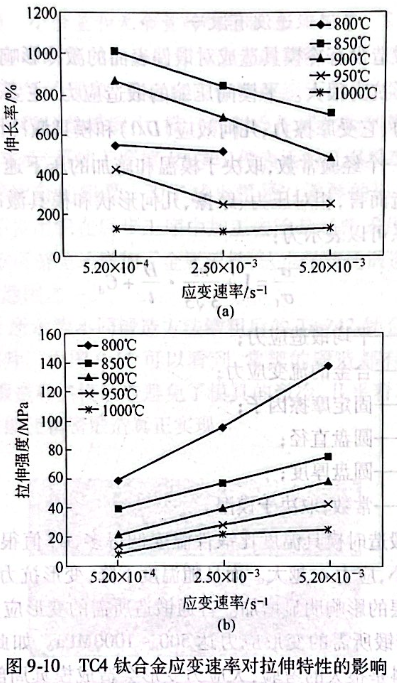

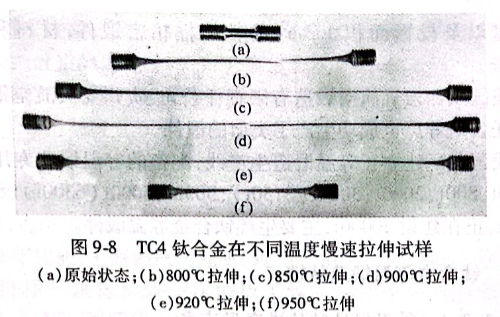

圖9-8~圖9-10所示為TC4鈦合金超塑拉伸的結(jié)果。可以看出，TC4鈦合金細(xì)晶狀態(tài)在850~920℃有很好的超塑性，最大伸長(zhǎng)率達(dá)1500%,隨晶粒組織的粗化，最大伸長(zhǎng)率下降。鑄態(tài)組織伸長(zhǎng)率最低，只有150%.同時(shí)，流變應(yīng)力隨晶粒組織的細(xì)化而降低，細(xì)晶組織的流變應(yīng)力不到20MPa.還可以看出，隨變形速率下降，TC4鈦合金伸長(zhǎng)率明顯提高，流變應(yīng)力明顯下降，當(dāng)應(yīng)變速率降到5.2x10-4s^-1溫度為950℃時(shí)，流變應(yīng)力只有13MPa.

各種鍛壓設(shè)備上普通鍛造時(shí)金屬的應(yīng)變速率見表9-1,普通鍛造時(shí)的應(yīng)變速率相比超塑性鍛造時(shí)的應(yīng)變速率要高得多，因此，鈦合金材料普通鍛造時(shí)的流變應(yīng)力比超塑性鍛造時(shí)要高得多。

億沐鑫新材料公司產(chǎn)品分類：鈦棒、鈦管、鈦板、鈦陽極、鈦箔鈦帶、鈦法蘭、鈦絲、鈦靶材、鈦設(shè)備、鈦餅鈦環(huán)、鈦標(biāo)準(zhǔn)件、鈦加工件
