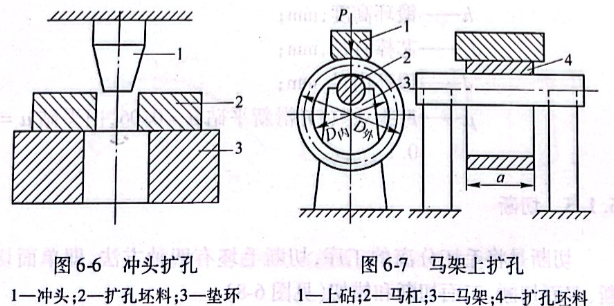

擴(kuò)孔是使空心坯料壁厚減小而內(nèi)徑、外徑增加的鍛造工序，分為有沖頭擴(kuò)孔（見圖6-6)和馬架上擴(kuò)孔（見圖6-7)兩種。擴(kuò)孔時，環(huán)的高度增加不大，主要是直徑不斷增大，金屬的變形情況與拔長相同，是拔長的一種變相工序。

1 沖頭擴(kuò)孔
沖頭擴(kuò)孔時坯料上端面略有拉縮現(xiàn)象，因此擴(kuò)孔前坯料高度H.應(yīng)為1.05H(H為鍛件高度）。為了防止擴(kuò)孔時坯料脹裂，每次擴(kuò)孔量不宜過大，一般沖孔后可直接擴(kuò)孔1~2次，當(dāng)需多次擴(kuò)孔時，應(yīng)增加中間加熱工序。沖頭擴(kuò)孔量可參照表6-4選擇。沖頭擴(kuò)孔適用于D/d>1.7的厚壁環(huán)件。

2 馬架上擴(kuò)孔
馬架上用芯棒擴(kuò)孔時變形區(qū)金屬受三向壓應(yīng)力，所以不易產(chǎn)生裂紋，但操作時應(yīng)注意每次轉(zhuǎn)動量與壓下量應(yīng)盡量一致，確保壁厚均勻。在鍛大鍛環(huán)時，當(dāng)擴(kuò)展到一定程度后應(yīng)換較粗的芯棒。
馬架擴(kuò)孔前坯料尺寸應(yīng)滿足下列條件：
Do-do/H₀≤5
do=d1+(30~50)
Ho=h-μ(d-do)
式中
Do,do,Ho－分別為擴(kuò)孔前坯料的外徑、內(nèi)徑、高度，mm;
h-鍛環(huán)高度，mm;
d1-芯棒直徑，mm;
d-鍛環(huán)內(nèi)徑，mm;
μ-摩擦系數(shù)，光滑新平砧μ=0.06，舊平砧μ=0.1.

億沐鑫新材料公司產(chǎn)品分類：鈦棒、鈦管、鈦板、鈦陽極、鈦箔鈦帶、鈦法蘭、鈦絲、鈦靶材、鈦設(shè)備、鈦餅鈦環(huán)、鈦標(biāo)準(zhǔn)件、鈦加工件
