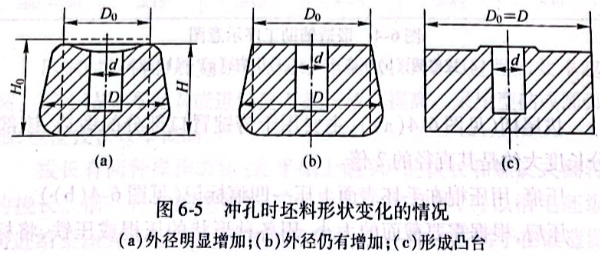

沖孔是用來(lái)制作空心或盲孔坯料的一種鍛造工序，分為雙面實(shí)心沖孔法、墊環(huán)沖孔法和空心沖孔法等。實(shí)心沖孔時(shí)，坯料的形狀變化與坯料直徑D和孔徑d之比有關(guān)。如圖6-5所示。
當(dāng)D/d≤≤2~3時(shí)，拉縮現(xiàn)象嚴(yán)重，外徑明顯增加，如圖6-5(a)所示。
當(dāng)D/d=3~5時(shí)，幾乎沒(méi)有拉縮現(xiàn)象，而外徑仍有所增加，如圖6-5(b)所示。
當(dāng)D/d>5時(shí)，由于環(huán)壁較厚，擴(kuò)徑困難，多余金屬擠向端面形成凸臺(tái)，如圖6-5(c)所示。

坯料沖孔后的外徑D可按下式進(jìn)行估算：

式中
V-坯料體積，mm3;
f-沖頭橫截面面積，m㎡;
F₀－坯料橫截面面積，m㎡;
H-沖孔后高度，m;
h-沖底的高度，m.
坯料沖孔后的高度H總是不超過(guò)坯料原始高度Ho.坯料高度H可按下列情況考慮：D/d<5
時(shí)，取Ho=(1.1~1.2)H;D/d≥5時(shí)，取Ho=H.
實(shí)心沖孔的優(yōu)點(diǎn)是操作簡(jiǎn)單，芯料損失較少，應(yīng)用比較廣泛。墊環(huán)沖孔坯料形狀變化小，但芯料損失較大，只適用高徑比（H/D<0.125)的薄型鍛件；空心沖孔坯料形狀變化較小，但鍛料損失大。這種方法適用于孔徑較大的筒形、管類(lèi)鍛件。由于空心沖頭與熱坯料接觸時(shí)間較長(zhǎng)而會(huì)軟化，因此沖頭損壞較快。

億沐鑫新材料公司產(chǎn)品分類(lèi)：鈦棒、鈦管、鈦板、鈦陽(yáng)極、鈦箔鈦帶、鈦法蘭、鈦絲、鈦靶材、鈦設(shè)備、鈦餅鈦環(huán)、鈦標(biāo)準(zhǔn)件、鈦加工件
