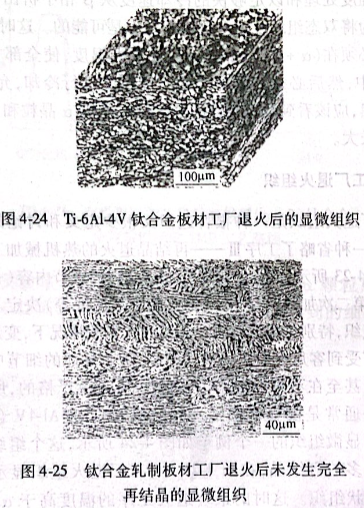

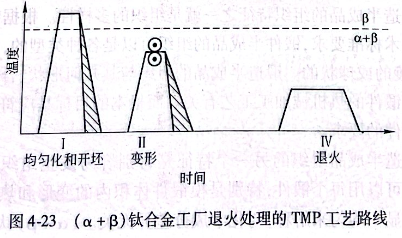

工廠退火組織是一種很普遍但又很少定義和討論的一種組織，它是一種省略了工序II-再結(jié)晶退火的熱機(jī)械加工工藝路線，如圖4-23所示。因此，工序II變形過程的細(xì)節(jié)內(nèi)容（一火或兩火加熱、第二次加熱的時(shí)間、變形后的冷卻速度等）決定了半成品的顯微組織，特別是變形程度。因?yàn)樵诖蠖鄶?shù)情況下，變形工序的細(xì)節(jié)沒有受到客戶或最終用戶的控制，這些具體的細(xì)節(jié)中不同生產(chǎn)商之間甚至在不同批次之間是變化的，是不嚴(yán)格的，所以工廠退火條件通常是沒有確切定義其組織的。Ti-6A1-4V合金工廠退火得到顯微組織的一個例子如圖4-24所示，這個組織已經(jīng)發(fā)生了相當(dāng)多的再結(jié)晶，在圖4-25中，工廠退火組織顯示出經(jīng)過變形的片狀組織。這時(shí)的最終退火工序的溫度高于α2相的溶解溫度，所以這一工序只是一個消除應(yīng)力退火而已，也沒有α2相的析出。

億沐鑫新材料公司產(chǎn)品分類：鈦棒、鈦管、鈦板、鈦陽極、鈦箔鈦帶、鈦法蘭、鈦絲、鈦靶材、鈦設(shè)備、鈦餅鈦環(huán)、鈦標(biāo)準(zhǔn)件、鈦加工件
