旋壓工藝裝備有旋壓工具、旋壓模、尾頂裝置、模板裝置、切割裝置、加熱裝置及輔助裝置等。普通旋壓與強力旋壓因變形程度不同，旋輪裝置有所區別；筒形件與異形件因形狀差異，旋壓模外形各異。
1 剪切旋壓

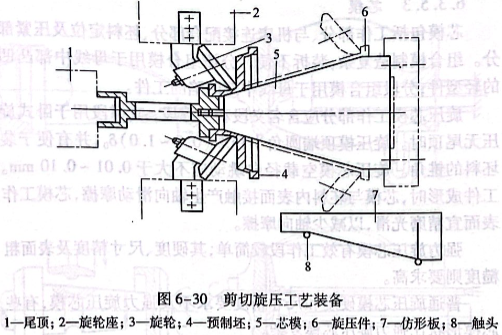

錐形件剪切旋壓工藝裝備如圖6-30所示，芯模外形取決于工件的內形，旋輪形狀比筒形件變薄旋壓的旋輪簡單，以R型為主。錐形件剪切旋壓旋輪的圓角半徑比普通旋壓旋輪的圓角半徑小。
2 流動旋壓

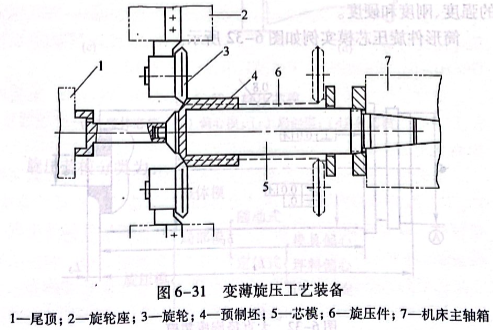

筒形件變薄旋壓工藝裝備如圖6-31所示。與擠壓、拉深相比，變薄旋壓工藝裝備結構簡單，容易制造，成本低廉，調整方便。

受設備條件限制，筒形件旋壓工藝裝備有立式、臥式之分。立式芯模長度受限，易對中，無需尾頂，不易正向旋壓。臥式設備可安裝較長芯模，正、反旋壓方便，需尾頂支撐配合。

3 芯模
芯模包括工作部分、與機床連接配合部分、坯料定位及壓緊部分。組合模制造復雜，裝拆不便。分瓣組合模用于母線中部凸凹的輕型件；分段組合模用于母線中部凹陷的工件。
旋壓芯模工作部分應含名義段和支撐段，支撐段用于臥式旋壓無尾頂時。旋壓模頂端圓角半徑取（0.5~1.0)8.,并有便于裝坯料的錐角。旋壓芯模空載徑向跳動應不大于0.01~0.10mm.
工件成形時，芯模與坯料內表面接觸產生軸向滑動摩擦，芯模工作表面宜精磨光滑，以減少軸向摩擦。
強力旋壓芯模有效工作段較簡單，其硬度、尺寸精度及表面粗糙度則要求高。
普通旋壓芯模硬度和尺寸精度要求不及強力旋壓芯模，有些芯模形狀比強力旋壓芯模復雜。

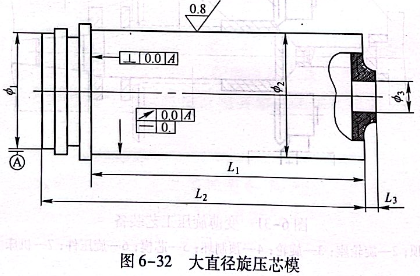

芯模要承受旋壓力、尾頂力以及彎矩和扭矩，因此應具有足夠的強度、剛度和硬度。筒形件旋壓芯模實例如圖6-32所示。

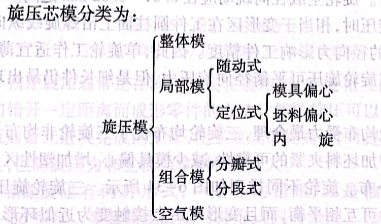

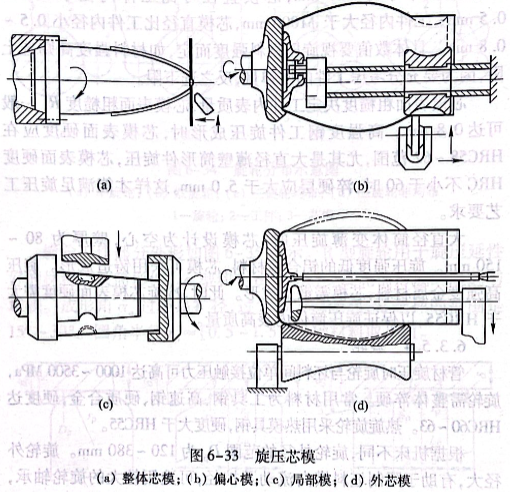

旋壓芯模包括整體模、偏心局部模、內旋局部模、隨動局部模、分瓣旋壓模及分段旋壓模等。不同種類旋壓芯模如圖6-33所示。

芯模外形與工件內形基本相同，考慮工件的壁厚回彈和直徑脹縮，芯模直徑尺寸可參考工件內徑公差的中下限。變薄旋壓時，工件直徑小于Φ1000mm,芯模直徑可比工件內徑小0.2~0.5mm;工件內徑大于φ1000mm,芯模直徑比工件內徑小0.5~0.8mm.具體數值要視旋壓材料強度而定，如材料強度高則選上限，因為要充分考慮工件的回彈量，反之選下限。
芯模表面粗糙度決定工件內表質量，芯模表面粗糙度R.一般可達0.8μm.高強度鋼工件旋壓成形時，芯模表面硬度應在HRC58~62范圍，尤其是大直徑薄壁筒形件旋壓，芯模表面硬度HRC不小于60時，淬硬層應大于5.0mm,這樣才能滿足旋壓工藝要求。
大直徑筒體變薄旋壓時，芯模設計為空心，壁厚為80~150mm.旋壓強度低的鋁合金材料，芯模可采用鑄造成形。旋壓高強度金屬材料，芯模需鍛造成形。此時，冷旋芯模表面硬度需大于HRC55,以保證旋壓筒體內表高質量。
4 旋輪
管材旋壓時旋輪與坯料間單位接觸壓力可高達1000~3500 MPa,旋輪需整體淬硬。常用材料為工具鋼、高速鋼、硬質合金，硬度達HRC60~63.熱旋旋輪采用熱模具鋼，硬度大于HRC55.
根據機床不同，旋輪外徑的范圍D.為120~380mm.旋輪外徑大，有助于限制坯料橫向流動及擴徑，可選用較大的旋輪軸承，提高其壽命。旋輪空載徑向跳動應在0.01~0.02mm之間。
單輪旋壓時，相當于變形區在工件圓柱面上沿螺旋線縱向推進，不平衡的徑向力影響工件精度。因此，單旋輪工作適宜薄壁、粗短件。雙旋輪旋壓可平衡徑向旋壓力，但是細長件仍易出現芯模振動。

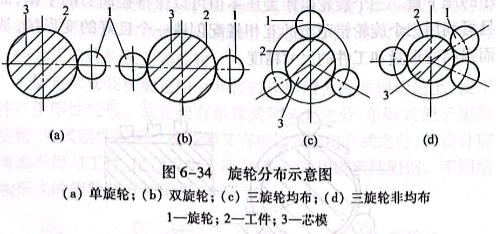

三旋輪均布受力最合理，三旋輪均布優于三旋輪非均布。三旋輪旋壓增加坯料夾緊的可靠性，減少模具偏心，增加塑性區及有益于應力分布。旋輪不同排列如圖6-34所示。三旋輪旋壓時，不但徑向力可互相平衡，而且變形區由點接觸變?yōu)榻骗h(huán)形。在旋壓成形時，環形變形區在工件圓柱面上沿螺旋線縱向前進，變形條件得以改善，工件的尺寸、形狀及表面精度大為提高。

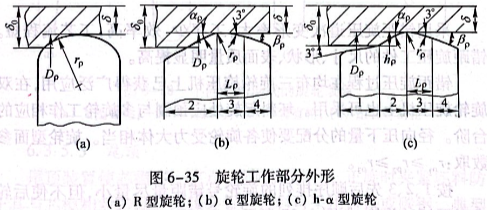

旋輪工作部分外形如圖6-35所示。R型旋輪用于旋壓延性好的材料以及筒形件。α型和h-α型能避免旋輪前形成的隆起與堆積。成形角過小易擴徑，過大易失穩隆起，常選擇的范圍是15°~30°.圓角半徑rp≈(0.5~1.5)δ0，硬材料取小值。

錯距旋壓通常是在均布三旋輪旋壓時，旋輪相互間沿徑向和軸向錯開一定距離而成形零件的方法。錯距旋壓可以在一道次中完成通常幾道次完成的工作，使工效成倍提高，并可提高工件直徑精度，但總旋壓力和主軸功率則相應增大。

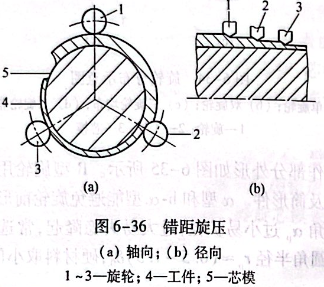

錯距旋壓有兩種形式，一是徑向錯距，二是軸向錯距，如圖6-36所示。多數錯距旋壓兩種形式同時采用。120°均勻分布的三個旋輪錯距旋壓時，1、2、3三個旋輪徑向錯開一定距離，軸向也錯開一定距離，三個旋輪錯距后相當于一道工序完成了三道工序的壓下量。三個旋輪錯距旋壓不但可以保持徑向力的平衡，而且可利用三個旋輪錯距量的互相搭配創造一個良好的變形區，從而提高變形量和工件的尺寸精度。

采用錯距旋壓道次變形率大，工序少，效率高，工藝流程短。錯距旋壓工件的尺寸、形狀、表面質量明顯提高。
錯距旋壓過程在均布三旋輪旋壓機上已獲得廣泛應用，在雙旋輪旋壓機上也可采用。坯料起旋處應預制與多旋輪工作相應的臺階。徑向壓下量的分配要使各旋輪受力大體相當。旋輪型面參數取：
rp1≥r2≥rp3.

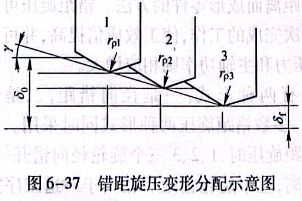

按1、2、3先后順序排列的旋輪號錯距量盡量小，但不使后輪成形面越過前輪，如圖6-37所示。

旋輪裝置由旋輪、旋輪架、軸承等部分組成，有些旋壓機的后兩部分已構成機床本體的一部分。根據不同工件的要求，可設計一些專用的旋輪裝置和旋輪。

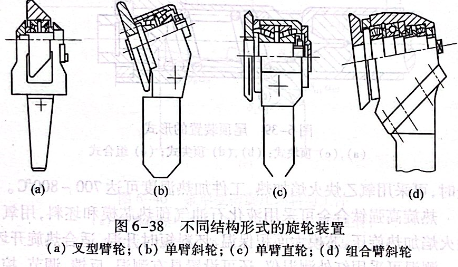

旋輪架安裝在旋輪座上并將機床作用力傳遞到旋輪上，使工件產生塑性變形。旋輪架有單臂式和叉式之分，單臂式便于更換旋輪，叉式剛性較強。旋輪架又有整體式和組合式之分，其設計應考慮不得與工件、尾頂發生干涉，材料可選用碳素結構鋼。不同結構形式的旋輪裝置如圖6-38所示。

5 尾頂

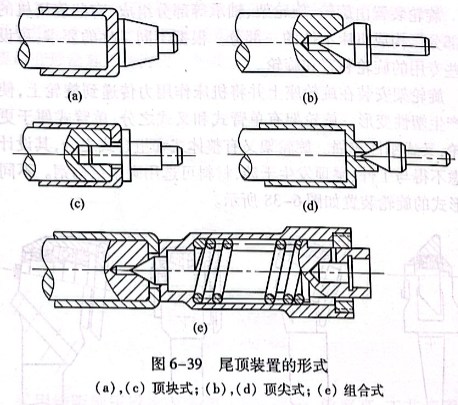

尾頂裝置使芯模多一支點，增加系統剛性，正旋時夾緊坯料防止其與芯模相對轉動。尾頂裝置的材料可采用鑄鐵或碳鋼。典型尾頂如圖6-39所示。
6 加熱
加熱旋壓的主要方法有火焰加熱、電阻加熱、高頻和中頻大電流加熱以及輻射加熱等。加熱要迅速，并能夠?qū)崿F(xiàn)局部加熱或大面積均勻加熱。在機床上加熱坯料便于在熱旋過程中有效調節和控制旋壓所需的溫度。
大直徑厚壁鋁筒用液化石油氣火焰加熱旋壓，成形效果很好，選擇高質量柴油加熱，其加熱溫度約達500℃.在熱旋高強度合

金時，可采用氧乙炔火焰加熱，工件加熱溫度可達700~800℃.熱旋高強鈦合金可采用液化石油氣預熱芯模和坯料，用氧乙炔火焰加熱旋壓，芯模大面積保溫，坯料短時升溫，適合熱旋開坯。
測溫可采用紅外測溫儀，還可設置具有測溫、反饋、調節、控溫功能的自動溫度控制系統。
加熱旋壓時，對機床、旋輪和芯模的軸承要備有熱防護措施以及冷卻系統，軸承要用高溫油潤滑，保證潤滑效果。
