將坯料彎曲成所要求的形狀的鍛造工序稱為彎曲。常用于各種彎軸類鍛件。在毛坯的彎曲過程中，其彎曲區(qū)的內(nèi)側(cè)受壓縮，可能形成折疊缺陷；外側(cè)受拉伸容易產(chǎn)生裂紋。彎曲后毛坯橫截面形狀的變化如圖6-9所示。

在彎曲區(qū)內(nèi)，伴隨發(fā)生毛坯橫截面形狀的畸變和彎曲區(qū)域面
積的減小，長(zhǎng)度稍微增大。彎曲半徑越小，彎曲角度越大，上述現(xiàn)象越嚴(yán)重。為了避免這一點(diǎn)，彎曲半徑不應(yīng)小于其截面厚度的一半，為了補(bǔ)償毛坯彎曲區(qū)域截面面積的減小，可在毛坯需要彎曲的部位加厚約10%~15%,毛坯上的不彎曲部分應(yīng)先拔長(zhǎng)，然后再將毛坯彎曲成形。毛坯的橫截面面積也可取與鍛件橫截面面積相等，但這種毛坯需經(jīng)局部鐓粗后再?gòu)澢尚巍?duì)于需要彎曲成直角的毛坯，彎曲前不但需鍛出直角形凸臺(tái)，而且凸臺(tái)的高度要達(dá)到其原高度的60%,毛坯彎成直角時(shí)的防拉縮措施如圖6-10所示。

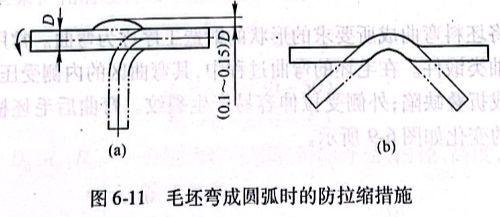

毛坯彎成圓弧時(shí)，則應(yīng)按圖6-11(a)所示留出拉縮量，或先局部預(yù)彎成如圖6-11(b)所示的形狀，這樣才能保證彎曲后的鍛件形狀。

彎曲件的展開長(zhǎng)度應(yīng)根據(jù)中心線的長(zhǎng)度確定。當(dāng)鍛件需多處彎曲時(shí)，應(yīng)先從端部開始彎曲，接著彎曲與其直接相連的部分，然后再?gòu)澢溆嗖糠帧?/span>

億沐鑫新材料公司產(chǎn)品分類：鈦棒、鈦管、鈦板、鈦陽(yáng)極、鈦箔鈦帶、鈦法蘭、鈦絲、鈦靶材、鈦設(shè)備、鈦餅鈦環(huán)、鈦標(biāo)準(zhǔn)件、鈦加工件
