鈦的真空自耗電弧熔煉由于在高溫下進行，不僅雜質揮發，鈦也會同時揮發損失，因此在選擇工藝方法和工藝參數時必須要考慮鈦的揮發損失問題。
經推算，熔煉過程中任意一種雜質的揮發率y和鈦金屬揮發率x的關系式為：

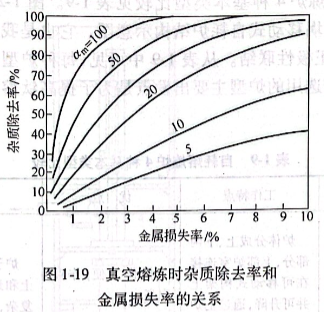

按式（1-6)計算的計算值如圖1-19所示。

選擇真空自耗電弧熔煉制取鈦錠的方法也是考慮到該法兼有電耗低和鈦損失少的優點。
由此可見，在熔煉過程中，雜質的分子蒸餾越大，越易分離，鈦損失率也越小。反之，當選用低的鈦損失率時，需要選擇雜質除去率偏低的工藝條件。
如前所述，當把MgCl2作為揮發組分中的關鍵組元時，對于MgCl2／Ti二元系的分離（在1000℃時為11.8x10")，實際上鈦的揮發損失是很小的，大約在1%以內。

億沐鑫新材料產品分類：鈦棒、鈦管、鈦板、鈦陽極、鈦箔鈦帶、鈦法蘭、鈦絲、鈦靶材、鈦設備、鈦餅鈦環、鈦標準件、鈦加工件
