擠壓機

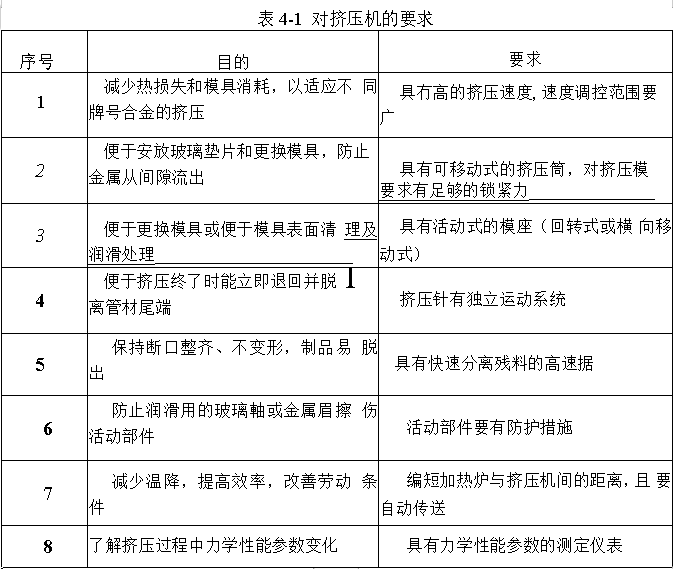

根據鈦及鈦合金擠壓的工藝特點，希望擠壓機在結構上和操作上能滿足表4-1的要求。

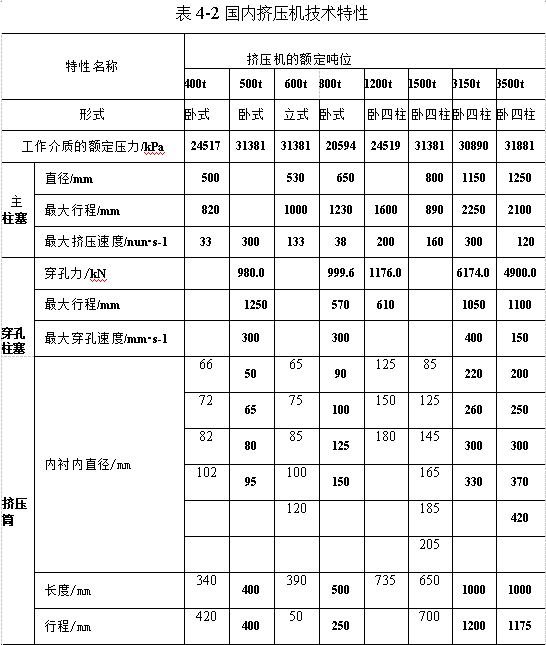

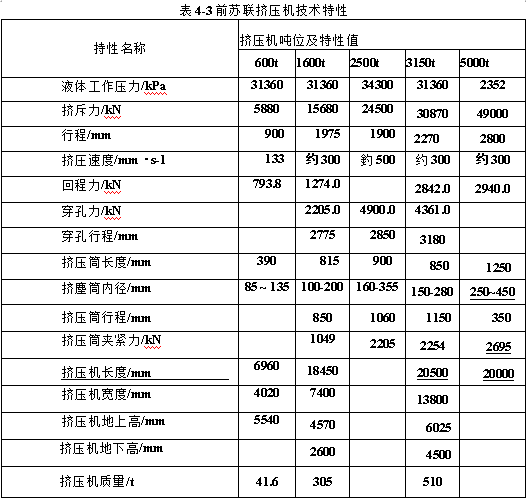

國內用于鈦及鈦合金擠壓的擠壓機技術特性見表4-2,前蘇聯擠壓鈦合金的擠壓機技術特性見表4-3.

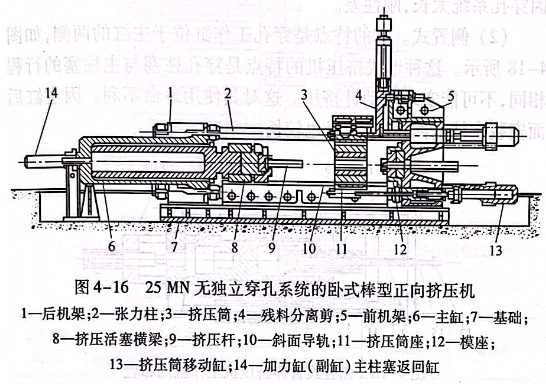

圖4-16所示為一臺25MN無獨立穿孔系統的臥式棒型正向擠壓機的剖面圖。

根據穿孔缸對主缸的相對位置，臥式管棒型材擠壓機的結構形式一般可分為3種基本類型：

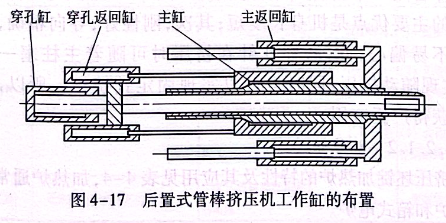

（1)后置式。它的穿孔缸位于主缸之后，其布置如圖4-17所示。該結構形式擠壓機的主要優點是：穿孔柱塞的行程可比主柱塞的行程長，可實現隨動針擠壓，延長針的使用壽命。因為穿孔系統與主缸之間是完全獨立的。由于針在擠壓時可自由地前后移動，可生產內外徑變化的變斷面管子。在擠壓棒型材時，可將穿孔

缸的壓力疊加到擠壓桿上增加擠壓力，且維修方便。這種擠壓機的缺點是：機身長，占地面積大，穿孔系統易偏斜，導致管子偏心，因穿孔系統太長，剛性差。

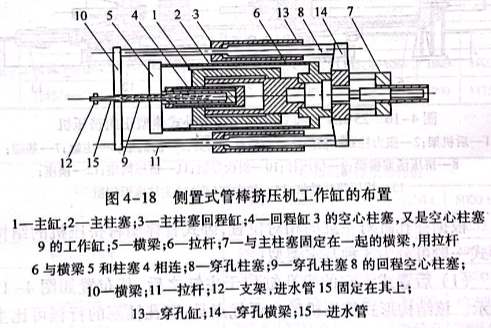

（2)側置式。它的特點是穿孔工作缸位于主缸的兩側，如圖4-18所示。這種形式擠壓機的特點是穿孔柱塞與主柱塞的行程相同，不可能實現隨動針擠壓。這對其使用壽命不利。因主缸后面安裝主柱塞回程缸，機身也較長。

(3)內置式。它是一種結構上較先進的設計，其特點是穿孔缸安置在主柱塞前端的內部，穿孔缸和穿孔回程缸所需的工作液體各用一個套管式導管供給，如圖4-19所示。內置式擠壓機的主要優點是機身長度短；其次，剛性好，導向精確，因而管子不易偏心；此外，穿孔針在擠壓時可隨著主柱塞一起前進，實現隨動擠壓，同時也可以實現固定針擠壓。所以，該擠壓機獲得廣泛應用。
