液體金屬的結(jié)構(gòu)，晶核的形成與長大，晶粒的大小、方向和形態(tài)等，與鑄件的凝固組織密切相關(guān)，它們對鑄件的物理性能和力學性能有著重大的影響。

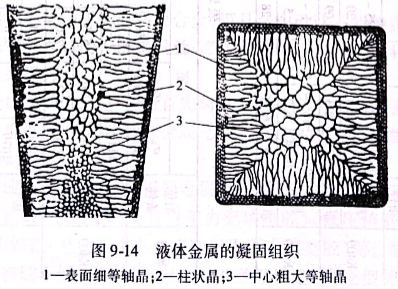

液體金屬的凝固組織如圖9-14所示。當液態(tài)的高溫合金注入型模內(nèi)，與冷的型模接觸的金屬液被激冷，大的過冷度使形核率很高，形成細小致密的細晶層，以后金屬液的冷卻速度降低，沿著傳熱方向生長出柱狀晶。最后中心的金屬液冷卻速度更低，形成

粗大等軸晶。這部分最后凝固的金屬，濃縮了一部分偏析元素，力學性能最差。由于結(jié)晶的金屬收縮，需要液態(tài)金屬補充，低溫的金屬流動性很差，不能充分補充，造成最后凝固的部位形成空洞，數(shù)目很多的分散在枝晶間的小孔稱為疏松，集中的較大的孔稱為縮孔。鑄件越厚，疏松、縮孔越多越大。高溫合金鑄造流動性很差，鑄件當中的疏松、縮孔是無法完全避免的。
模具鑄件設(shè)計時，盡量減少鑄件表面的細小致密的細晶層被加工掉是保證模具質(zhì)量的重要措施。鑄件表面大量加工掉的模具的壽命將大大降低。

億沐鑫新材料公司產(chǎn)品分類：鈦棒、鈦管、鈦板、鈦陽極、鈦箔鈦帶、鈦法蘭、鈦絲、鈦靶材、鈦設(shè)備、鈦餅鈦環(huán)、鈦標準件、鈦加工件
