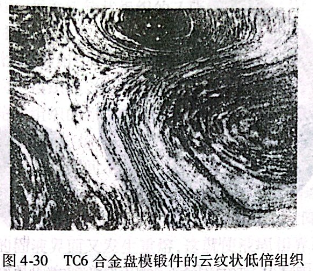

云紋狀組織一般發(fā)生在平行于鍛件表面的低倍組織試片上，形如纖維狀或螺旋狀的花紋，如圖4-30所示。其特點是存在反常粗大的彎曲的β晶粒，而晶內(nèi)組織基本上為過渡型組織，此時，拉長的β晶粒和α集束能形成纖維狀組織。研究表明，云紋狀組織是由于經(jīng)過大量變形而未再結(jié)晶的反常粗大β晶粒造成的。在這種情況下，云紋狀組織和島嶼狀不同晶粒度具有相同的本質(zhì)。最有可能形成云紋狀組織的原因是在個別盤鍛件和葉片鍛件模鍛時金屬發(fā)生云紋狀的流動。由于這種原因，反常的粗大β晶粒獲得了空間彎曲和相互交織的纖維形狀。當(dāng)切割平行于鍛件表面時就觀察到云紋狀的組織形貌。

 億沐鑫新材料公司產(chǎn)品分類：鈦棒、鈦管、鈦板、鈦陽極、鈦箔鈦帶、鈦法蘭、鈦絲、鈦靶材、鈦設(shè)備、鈦餅鈦環(huán)、鈦標(biāo)準(zhǔn)件、鈦加工件
